Herhangi bir sorunun çözümü için izlenmesi gerekli olan aritmetik ve mantıksal adımların söz veya yazı ile anlatıldığı algoritmanın, görsel olarak simge ya da sembollerle ifade edilmiş şekline "akış şeması" adı verilir.

Akış şemasının algoritmadan farkı, adımların simgeler şeklinde kutular içine yazılmış olması ve adımlar arasındaki ilişkilerin ve yönünün oklar ile gösterilmesidir.

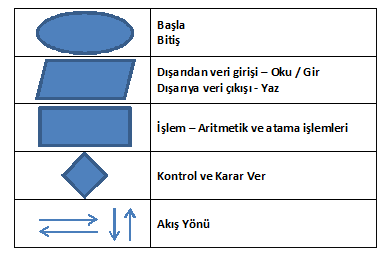

Akis diyagramlarında kullanılan semboller, anlamları ve kullanış amaçları aşağıdaki tabloda verilmiştir.

Akış diyagramlarında kullanılan temel semboller ve anlamları

Bu sembolleri daha da çoğaltmak mümkün fakat temel olarak akış diyagramlarında bu şekiller kullanılacaktır.
Ayrıntılı bir akis diyagramı, yazılımı oluşturan işlemleri ve ilişkilerini en küçük detayına kadar belirler. Bir bilgisayar programının geliştirilmesinde kullanılan programlama dili ne olursa olsun bu programların akis diyagramlarında genel olarak yalnız üç basit mantıksal yapı kullanılır. Bu mantıksal yapılardan en basiti sıralı yapıdır. Sıralı yapı, hazırlanacak programdaki her işlemin mantık sırasına göre nerede yer alması gerektiğini vurgular. Bu yapı sona erinceye kadar ikinci bir işlem başlayamaz.

Sıralı Yapı

antıksal yapılardan ikincisi Karar Verme yapısıdır. Programlama sırasında karar vermek zorunda olduğumuz ve şart kullanarak doğru/yanlış, evet/hayır durumlarına göre hangi program akışının seçileceğini belirler.

Mantıksal Yapı

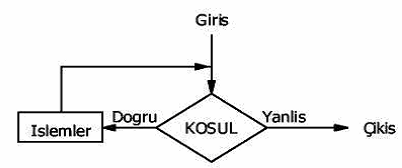

Üçüncü mantıksal yapı çeşidini tekrarlı yapılar oluşturmaktadır. Bu yapılara döngü adi da verilir. Tekrarlanması gereken durumlarda aynı ortak işlemlerin belirtildiği yapılardır.
Söz konusu üç değişik yapı, değişik kombinezonlarda kullanılarak istenilen işlevleri yerine getirecek programlar hazırlanabilir. Programların bu üç basit yapı ile sınırlandırılması program modüllerinin daha kolay tasarlanmasını sağlar.

Tekrarlı yapılar

Uygulamalar
Bu bölümde, sözlü veya yazılı olarak oluşturduğumuz algoritmanın programa dönüştürülmesi ve programın çalışma sırasını da gösteren akis diyagramlarıyla ilgili yapılabilecek uygulama örnekleri aşağıda verilmiştir.
Örnek: Dışardan girilen bir sayıyı okuyup bu sayıyı tekrar yazdıran programın akış şemasını çiziniz.
Örnek: Dışardan girilen iki sayıyı toplayıp sonucu ekrana yazdıran programın akış şemasını çiziniz.
Örnek: Dışardan girilen iki sayıyı toplayıp bunların ortalamasını bulup toplam ve ortalama sonucunu ekrana yazdıran programın akış şemasını çiziniz.
Örnek: 1'den 100'e kadar olan sayıların toplamlarını ve ortalamalarını veren programın akış diyagramını çiziniz.
